Kali ini kita akan coba membahas bagaimana merangkai Kabel untuk membuat Jaringan Lokal / LAN dengan Kabel UTP dan Konektor RJ-45, disini kita akan coba membuat Type Stright Over dan Cross Over.
TIPE STRIGHT OVER

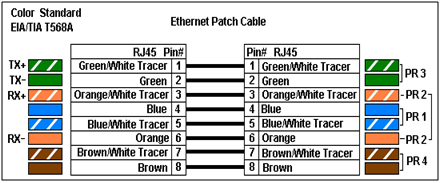

Artinya ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel yang sama. Tipe ini digunakan untuk menghubungkan antara PC ke Switch, Router ke Switch, Router ke HUB dan PC ke HUB, tipe ini digunakan untuk hubungan 2 komputer atau lebih, seperti gambar dibawah dijelaskan bahwa ujung kabel yg satu dengan ujung kabel yg lainnya memiliki urutan kabel yg sama,
Jika di cek di tester LAN maka akan didapat indikator lampu 1 – 1, 2 – 2, 3 – 3, 4 – 4, 5 – 5, 6 – 6, 7 – 7, 8 – 8.
TIPE CROSS OVER
Pada tipe ini ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel yang tidak sama. Tipe ini digunakan untuk menghubungkan antara PC ke PC, Switch ke Switch, HUB ke HUB dan PC ke Router, seperti gambar dibawah dijelaskan bahwa ujung kabel yang satu dengan ujung kabel yang lainnya memiliki urutan kabel yang tidak sama
Jika di cek di tester LAN maka akan didapat indikator lampu 1 – 3, 2 – 6, 3 – 1, 4 – 4, 5 – 5, 6 – 2, 7 – 7, 8 – 8.
Kita bisa membuat sambungan Straight atau Cross sama dengan yang aslinya. Karena pada dasarnya susunan tersebut tidak dipengaruhi warna kabel, yang paling pengaruh adalah urutan Nomor Kabelnya dan syaratnya anda harus hapal pada urutan warna kabelnya.
Semoga bermanfaat bagi kita semua.
